В чем разница между установочным проводом ПВ-1 (ПуВ) и ПВ-3 (ПуГВ): какой проводник выбрать для монтажа
При организации электропроводки в жилых домах, коммерческих помещениях или при сборке распределительных щитов ключевое значение имеет правильный выбор проводников. На практике часто возникает вопрос: в чем разница между марками установочный провод ПВ-1 (ПуВ) и установочный провод ПВ-3 (ПуГВ) и какой вариант лучше подходит для конкретных задач? Несмотря на одинаковое назначение и общие стандарты изоляции, эти изделия имеют принципиальные отличия в конструкции токопроводящей жилы, которые определяют сферу их применения и особенности монтажа.
Конструктивные отличия и особенности монтажа проводников
Главное различие между рассматриваемыми проводниками заключается в структуре их медной жилы. Провод ПВ-1 (ПуВ) представляет собой монолитный однопроволочный проводник. Благодаря жесткой структуре он отлично держит форму, не требует сложной предварительной подготовки концов перед подключением в простые клеммы и уверенно фиксируется в прямых участках трасс.
С другой стороны, установочный провод ПВ-3 (ПуГВ) имеет многопроволочную (гибкую) структуру. Его жила состоит из множества тонких медных скрученных проволок, что обеспечивает повышенную эластичность. Благодаря этому качеству установочный провод ПВ-3 (ПуГВ) незаменим при сложной трассировке, частых изгибах и монтаже в условиях ограниченного пространства. Однако для его подключения в винтовые клеммы требуется обязательное использование специальных наконечников (НШВИ) во избежание повреждения тонких волокон.

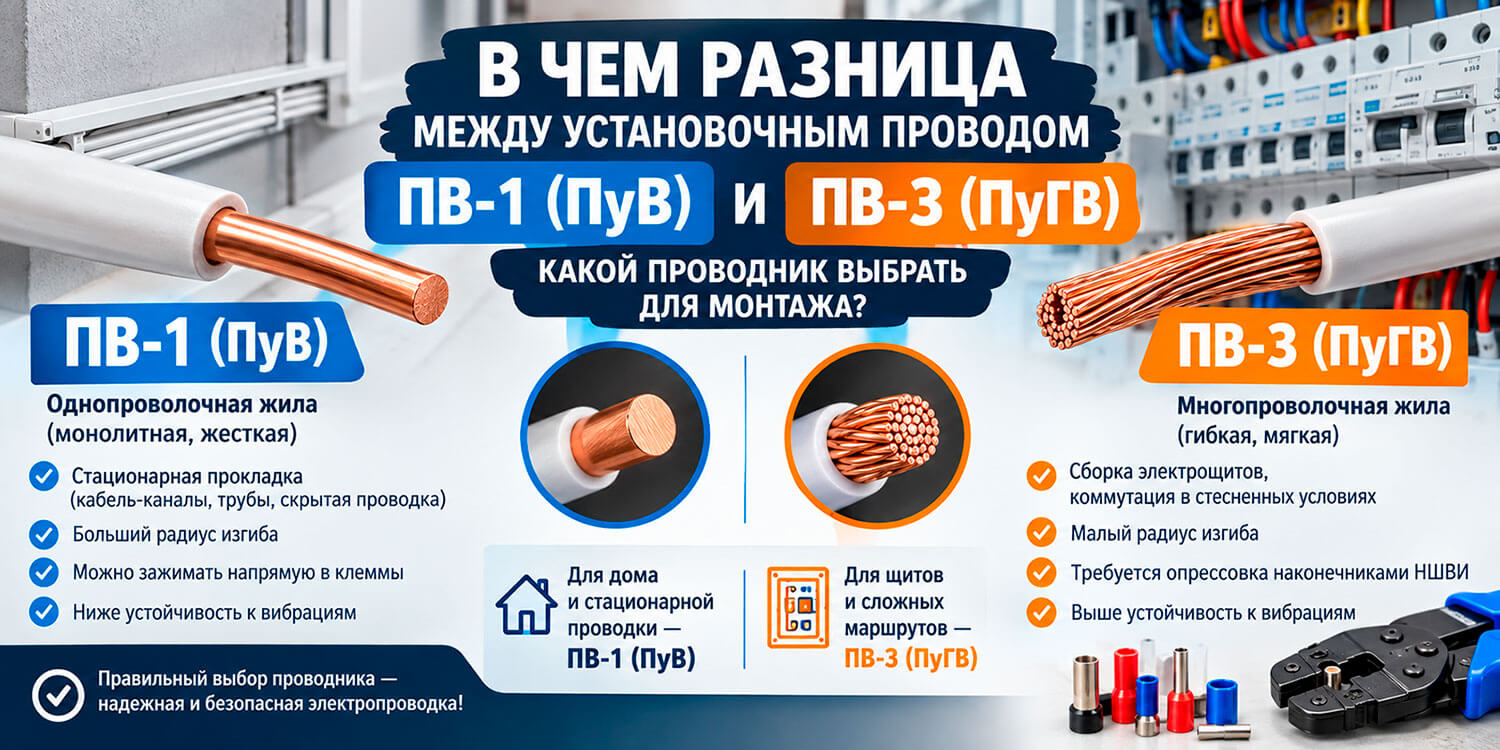

Сравнение характеристик ПВ-1 (ПуВ) и ПВ-3 (ПуГВ)
| Характеристика | Установочный провод ПВ-1 (ПуВ) | Установочный провод ПВ-3 (ПуГВ) |
|---|---|---|
| Структура жилы | Однопроволочная (монолитная, жесткая) | Многопроволочная (гибкая, мягкая) |
| Основная сфера применения | Стационарная прокладка в кабель-каналах, трубах, скрытая проводка | Сборка электрощитов, коммутация в стесненных условиях |
| Радиус изгиба | Больший радиус, жесткая фиксация формы | Малый радиус изгиба, высокая пластичность |
| Подготовка к зажатию | Допускается прямой зажим в клеммы | Требуется опрессовка наконечниками НШВИ |
| Устойчивость к вибрациям | Ниже (монолит может ломаться при постоянных микровибрациях) | Выше (гибкая структура хорошо гасит вибрационные нагрузки) |
Сценарии применения: какой проводник выбрать для монтажа
Выбор конкретного типа проводника напрямую зависит от характера электромонтажных работ. Если речь идет о стационарной прокладке силовых и осветительных линий внутри стен, под штукатуркой, в защитных трубах или кабель-каналах, оптимальным решением станет установочный провод ПВ-1 (ПуВ). Его жесткая монолитная жила обеспечивает долговечность и стабильность в фиксированном положении.
Когда требуется выполнить аккуратный монтаж внутри распределительного щита, где многоуровневая коммутация требует частых изгибов под прямым углом и обхода других модульных устройств, профессиональные электрики выбирают установочный провод ПВ-3 (ПуГВ). Его гибкость позволяет сформировать эстетичные и надежные пучки проводников, снижая механическое напряжение на клеммы автоматических выключателей и УЗО.
Часто задаваемые вопросы (FAQ)
Использовать его можно, но это значительно усложнит монтаж. Из-за жесткости монолитной жилы укладывать провода в щите будет трудно, а в местах с ограниченным пространством повышается риск залома жилы или ослабления контакта в автоматах. Для щитового оборудования лучше подходит установочный провод ПВ-3 (ПуГВ).
Да, обязательная опрессовка наконечниками (например, втулочными типа НШВИ) или пайка необходима. Тонкие проволочки многопроволочной жилы под воздействием винтового зажима в клемме могут переламываться, что приводит к ухудшению контакта, сильному нагреву и искрению.
При соблюдении правил монтажа и защите от механических повреждений оба проводника имеют сопоставимый срок службы (до 20–30 лет), так как изготавливаются из качественной меди и надежного ПВХ-пластика. Однако в стационарных фиксированных трассах традиционно доминирует монолитный установочный провод ПВ-1 (ПуВ).
