Надежная защита промышленного оборудования

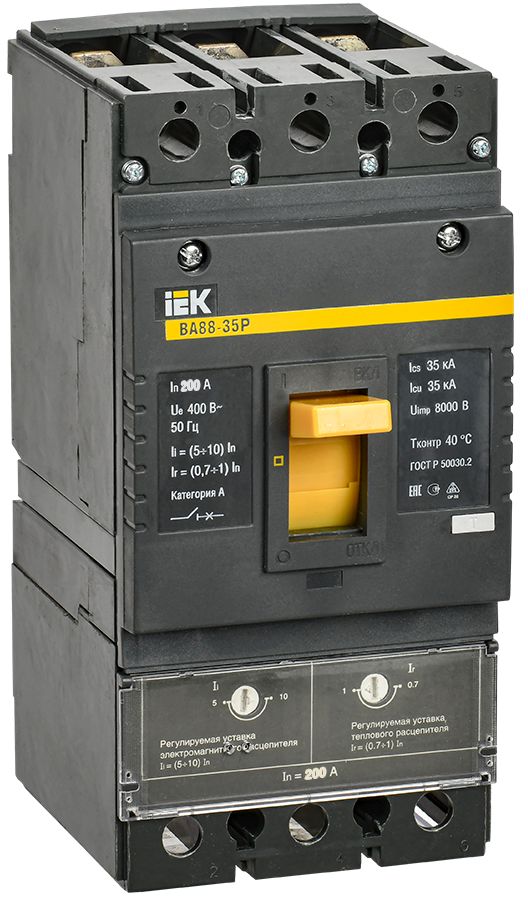

В современных предприятиях невозможно обойтись без систем распределения электроэнергии, и чем выше энергоемкость производства, тем более строгие требования предъявляются к используемому оборудованию. Одной из ключевых задач является обеспечение надежной защиты питающих сетей от возможных аварийных ситуаций. В промышленных объектах эту функцию выполняют автоматические выключатели с прочным литым корпусом. Примером такого оборудования являются низковольтные (до 1000 В) автоматические выключатели из серии ВА88 IEK®, спроектированные для нормального распределения тока и отключения в случае коротких замыканий и перегрузок.
Особенности конструкции
Автоматические выключатели ВА88 IEK® обладают надежным механизмом срабатывания тепловой, электромагнитной и электронной защит. Силовые контакты (токоведущие части) покрыты специальным покрытием, улучшающим электропроводность. Конструкция ВА88 IEK® позволяет подключать различные дополнительные устройства.
Независимо от размера, все автоматические выключатели ВА88 IEK® имеют единый дизайн, который условно можно разделить на три функциональных блока: токоведущие части, механизм свободного расцепления и расцепитель.
Токоведущие части выключателей ВА88 IEK® включают выводы для подключения внешних проводников, подвижные и неподвижные элементы контактной группы.
Основой механической части является "механизм свободного расцепления", который обеспечивает надежное контактное соединение токоведущих элементов в замкнутом состоянии и их мгновенное размыкание при срабатывании расцепителя. Расцепитель, в свою очередь, обеспечивает размыкание цепи даже в случае блокировки рукоятки выключателя.
Расцепители бывают двух типов: термомагнитные и электронные. Термомагнитные расцепители состоят из электромагнитного блока для мгновенной защиты от перегрузки и теплового блока для защиты от продолжительной перегрузки.
В некоторых видах выключателей ВА88 IEK® применяется особый электромагнитный блок. Электромагнит реализован по принципу электродинамической системы, где проводники с одинаковыми токами отталкиваются, а с разнонаправленными – притягиваются. Специальная стальная пластина создает намагниченность переменным током, что приводит к притягиванию или отталкиванию пластин в зависимости от направления тока.
Электронные расцепители основаны на микроконтроллере, измеряющем токи через каждый полюс. Эти расцепители настраиваются по трем параметрам: уровень тока мгновенной и продолжительной перегрузки, а также время срабатывания. При превышении критического тока в течение заданного времени электронный расцепитель дает команду механизму свободного расцепления на отключение выключателя.
В положении "выключено" ВА88 IEK® может оказаться после ручного отключения, автоматического срабатывания расцепителя или нажатия кнопки "ТЕСТ". В последних двух случаях рукоятка выключателя переходит в среднее положение, информируя обслуживающий персонал об аварии. Для последующего включения ВА88 IEK® необходимо сначала перевести рукоятку в нижнее (выключенное) положение, а затем в верхнее положение "включено".
